Капитальный ремонт станка фирмы Heid: весомый опыт

12 февраля

В конце декабря компания СИТЕК завершила проект по капитальному ремонту и модернизации токарного станка DFM30-NCC1000-250 производства фирмы Heid (Австрия).

heid

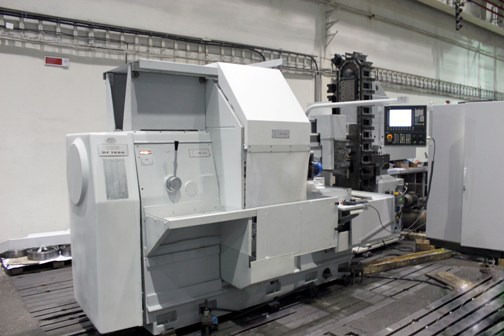

Токарный станок DFM30-NCC1000-250 производства фирмы Heid

Станок предназначен для обработки разнообразных изделий сложной формы типа дисков и колец с высокими требованиями к точности и шероховатости поверхности из черных и цветных металлов (в т.ч. титановых сплавов и нержавеющей стали).

Целью проекта по капитальному ремонту и модернизации являлось повышение эксплуатационных характеристик оборудования посредством ремонта и модернизации механической части станка, пневмосистемы, систем смазки и подачи СОЖ, а также комплектной замены устаревших системы управления, приводов, датчиков обратной связи, двигателей подачи и главного движения на современную систему УЧПУ 840D sl и приводов Sinamics S120 производства фирмы Siemens.

В результате капитального ремонта и модернизации станка была обеспечена высокая надежность системы управления, появилась возможность многоосевой обработки. Также была обеспечена поддержка технологических циклов и удобство работы на станке.

Выполненные работы:


Токарный станок DFM30-NCC1000-250 производства фирмы Heid

  • Ремонт направляющих базовых элементов станка с восстановлением геометрии станка и установкой новых роликовых опор качения;
  • Ремонт и восстановление шпиндельного узла с заменой подшипников;
  • Модернизация коробки скоростей шпинделя с установкой беззазорного двухступенчатого планетарного редуктора и возможностью бесступенчатого регулирования оборотов шпинделя вместо гидравлической системы переключения скоростей;
  • Замена ШВП и подшипников опор в приводах осей станка;
  • Ремонт и модернизация гидравлической системы станка;

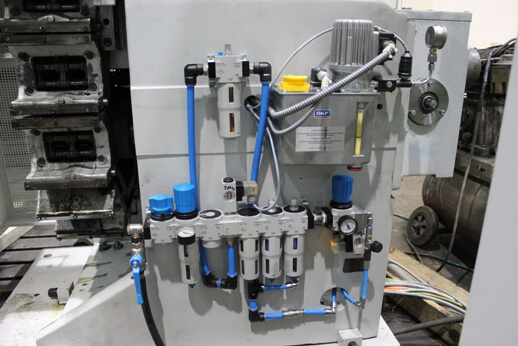

  • Восстановление и ремонт системы смазки с заменой распределительных трубопроводов и установкой импульсных распределителей масла;
  • Восстановление системы СОЖ с заменой насоса, чисткой и покраской бака СОЖ;
  • Замена телескопической защиты направляющих станины и стоек;
  • Замена защиты направляющих поперечина типа «гармошка»;
  • Программирование контроллера и параметров станка.

Срок ремонта составил 8 месяцев.

-->
